◆產品參數
| 冷熱兩用控溫機技術參數表 | |||||||||||
| 型號/項目 | ARC-HW3H | ARC-HW5H | ARC-HW8H (D) | ARC-HW10H (D) | ARC-HW12H | ARC-HW15H | ARC-HW20H (D) | ARC-HW25H (D) | ARC-HW30H (D) | ARC-HW40H (F) | |
| 標準制冷量 | kW 50Hz/60Hz | 8.5 | 14.5 | 22.7 | 29.0 | 36.6 | 46.2 | 60.2 | 73.2 | 92.4 | 120.4 |
| 10.2 | 17.4 | 27.2 | 34.8 | 43.9 | 55.4 | 72.2 | 83.8 | 106.1 | 144.5 | ||
| 輸入總功率 | kW | 9.2 | 14.3 | 21.3 | 23.2 | 29.7 | 33.1 | 50.0 | 58.4 | 78.8 | 99.2 |
| 電源 | 3PH-380V/50Hz (60Hz) | ||||||||||
| 制冷劑 | 名稱 | R22 (R134a, R410A) | |||||||||
| 控制方式 | 毛細管 | 外平衡式熱力膨脹閥 | |||||||||
| 壓縮機 | 類型 | 全封閉渦旋式 | |||||||||
| 冷凝器 | 類型 | 高`效紫銅管套鋁翅片式+低噪音外轉子風機 | |||||||||
| 風機功率 (kw) | 0.19 | 0.38 | 0.38 | 0.92 | 0.92 | 1.1 | 1.56 | 1.56 | 1.84 | 2.8 | |
| 冷卻風量 (m3/h) | 3000 | 5000 | 8000 | 10000 | 12000 | 15000 | 20000 | 25000 | 30000 | 40000 | |
| 蒸發器 | 類型 | 水箱盤管（殼管式） | |||||||||
| 冷凍水量 (m3/h) | 1.47 | 2.50 | 3.91 | 5.00 | 6.31 | 7.97 | 10.38 | 12.62 | 15.93 | 20.76 | |
| 1.76 | 3.00 | 4.70 | 6.00 | 7.57 | 9.56 | 12.46 | 14.44 | 18.29 | 24.91 | ||
| 水箱容量 (L) | 50 | 60 | 120 | 200 | 200 | 300 | 350 | 350 | 460 | 580 | |
| 進出水管徑 | 1" | 1" | 1-1/2" | 1-1/2" | 2" | 2" | 2" | 2-1/2" | 2-1/2" | 2-1/2" | |
| 水泵 | 功率 (kw) | 0.37 | 0.55 | 1.5 | 1.5 | 1.5 | 1.5 | 2.2 | 2.2 | 4 | 4 |
| 揚程 (m) | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 22 | 22 | |
| 加熱裝置 | 類型 | 加熱管 | |||||||||
| 功率 (kw) | 6 | 9 | 12 | 12 | 18 | 18 | 30 | 36 | 48 | 60 | |
| 機械尺寸 | 長 (mm) | 930（1200） | 1140（1300） | 1300（1600） | 1530（1600） | 1530（1600） | 1900（1900） | 2000（2200） | 2000（2200） | 2000（2300） | 2100（2300） |
| 寬 (mm) | 520（560） | 560（650） | 720（850） | 780（850） | 780（850） | 1050（1050） | 1130（1300） | 1130（1300） | 1480（1480） | 1660（1800） | |
| 高 (mm) | 1185（1280） | 1250（1450） | 1520（1810） | 1630（1810） | 1630（1810） | 1800（2020） | 1820（2020） | 1965（2020） | 1890（1900） | 2050（2050） | |
| 機械重量 | kg | 135 | 175 | 320 | 450 | 530 | 750 | 835 | 920 | 1150 | 1250 |
備注：
1. 制冷量是依據：冷凍水進出水溫度17℃/12℃；冷卻進出風溫度30℃/40℃。
2. 工作范圍：循環水溫度范圍：5℃至50℃；進出水溫差３℃至８℃。
工作環境溫度應在≤35℃ 。
本公司對以上數據保留更改上述參數或尺寸而不另行通知的權利。
注：以上紅色字體參數為特殊參數機型，如有特殊要求的，請?zhí)崆岸ㄖ啤?/span>
◆機組特點和作用

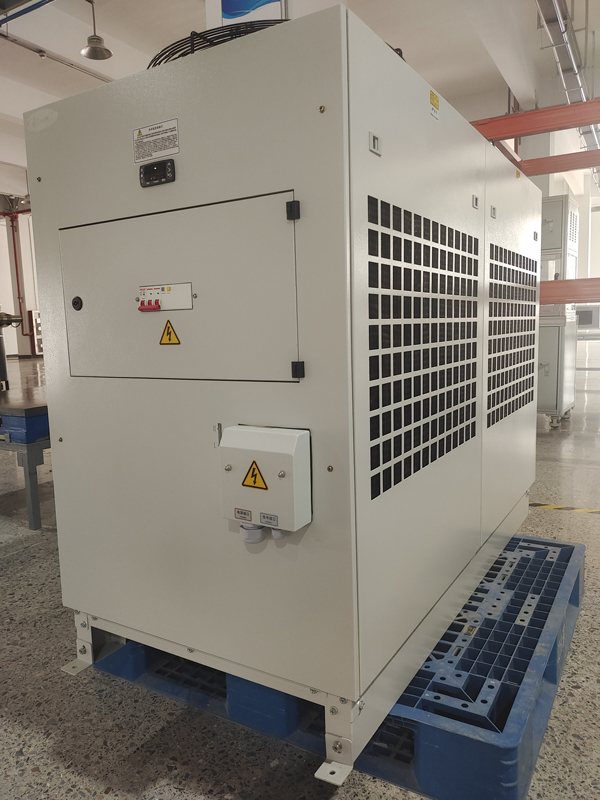

ARC-HW 系列冷熱兩用控溫機是艾諾公司為適應廣大客戶需求而推出的，專`業提供冷卻和加熱循環用水的兩用一體機，廣泛應用于工業制造、醫藥和化工行業。
